トリプレート線路共振器法

概要

トリプレート線路共振器法はマイクロ波帯と呼ばれる1GHz以上の高周波での複素誘電率ε*が測定可能です。トリプレート線路共振器はマイクロ波帯で一般的に用いられるストリップ構造をしており、評価結果をそのまま設計パラメータとして用いることができます。 また、複数の共振点での測定ができるため、 1GHz~25GHzという幅広い周波数帯の測定が可能です。さらにε*だけでなく、ストリップラインの実効導電率σeffが測定できます。(Tanaka, IEEE Trans., I&M.,38,pp509, 1989) プラスチックは例えば電気機器の回路基板に用いられますが、誘電特性は電気回路の設計や電力の設計に必要なパラメータです。

試験方法と測定例

原理

試料未挿入時並びに試料挿入時の共振特性(共振周波数、3db 帯域幅、透過電力比)を測定し、試料の比誘電率及び誘電正接を算出する。

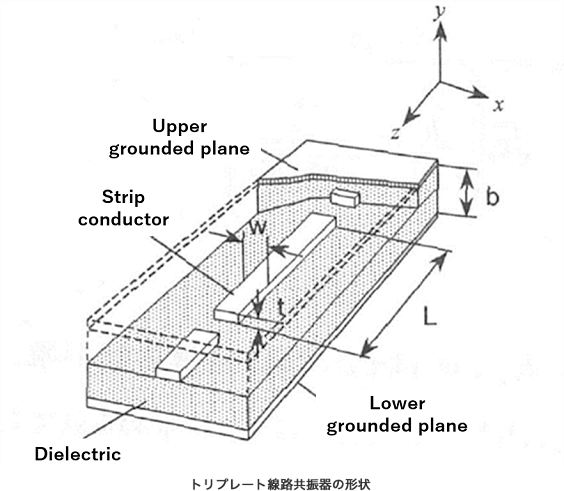

図_トリプレート線路共振器の形状

特微

  • 共振器法を用いることで、1GHz~25GHzの周波数帯で、低損失材料の誘電率測定が可能です。また複数の共振点を測定することで周波数特性測定が可能です。
  • トリプレート線路共振器はマイクロ波帯で一般的に用いられるストリップ構造をしており、評価結果をそのまま設計パラメータとして用いることが可能です。

測定範囲

  • 温度:-40~120℃
  • 測定周波数:1GHz~25GHz(ベクトルネットワークアナライザ)

測定例

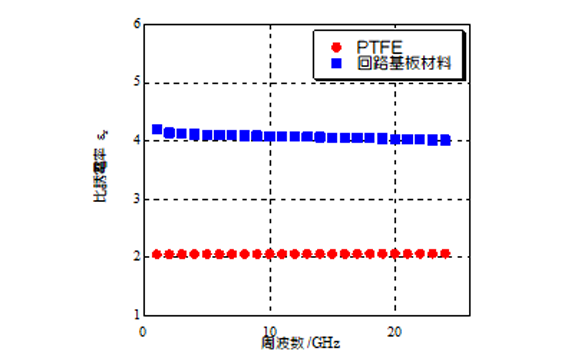

グラフ_PTFE及び回路基板材料のトリプレート線路共振器法での測定結果(比誘電率)

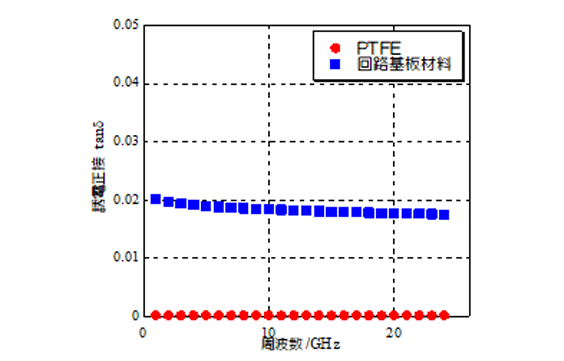

グラフ_PTFE及び回路基板材料のトリプレート線路共振器法での測定結果(誘電正接)

試験片

①25W×38L、②25W×53L、③25W×97L の3種が各2枚必要。
厚さ 1~2mm

用途

比誘電率・誘電正接の測定

規格例

なし
