打抜きせん断試験

概要

物体にせん断方向の負荷をかけた際の強度を測定する試験です。打ち抜き方式により、硬質プラスチックを対象としたせん断強さを測定します。

ダイ内径（25.40mm）に対してわずかなクリアランスを持ったポンチ（25.37mm）をもって打ち抜く時の最大荷重より、せん断強さ（せん断応力の最大値）を求めます。

せん断応力とは、物体内部のある面の平行方向に、滑らせるように作用する応力のことです。

物体内部の面積Aのある面に平行方向のせん断力Tが作用している時、Aに作用する平均的なせん断応力τはτ=T/Aで表されます｡

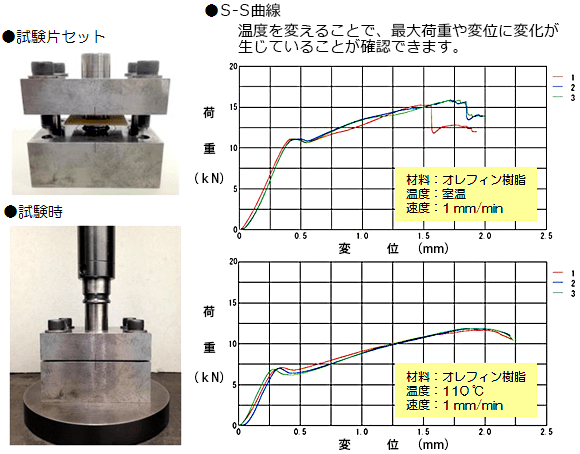

せん断特性の評価

JIS K 7214 A形試験片

厚さ1.0～12.5mmで、一辺50mmの正方形板または直径50mmの円板とし、その中央にドリルで直径11mmの穴をあけたもの

JIS K 7214 「プラスチックの打抜きによるせん断試験方法」

ASTM D 732 「Standard Test Method for Shear Strength of Plastics by Punch Tool」
