イオン拡散係数測定

概要

高機能絶縁材料が使用される電子製品では、材料中のイオン性不純物が拡散することにより、不具合が発生する場合があるため、材料の拡散特性を把握することは非常に重要です。イオン拡散係数測定は、フィルムや薄板のイオン拡散係数を得ることができます。

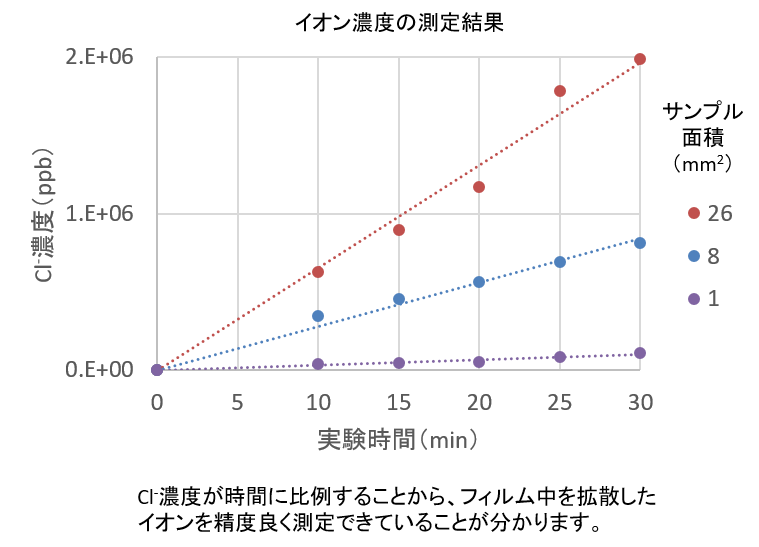

試験方法と測定例

原理

イオン濃度が異なる液体（ドナー液：C₀、レセプター液：C_r）を入れた２つのセルを使用し、サンプルを２つのセルの間に挟みます。サンプルにイオンが浸入する場合、濃度差（ΔC）があるため、イオンは高濃度側から低濃度側へ拡散し、サンプルを透過します。一定時間経過後にレセプター液のイオン濃度を測定し、イオン濃度の時間変化（C_r/t）から、（１）式を用いて、拡散係数（D）を算出します。
